三菱變頻器FR-F740面板顯示ERR故障維修

時間：2021-05-11    作者：津信變頻    點擊：次
一、故障現象：

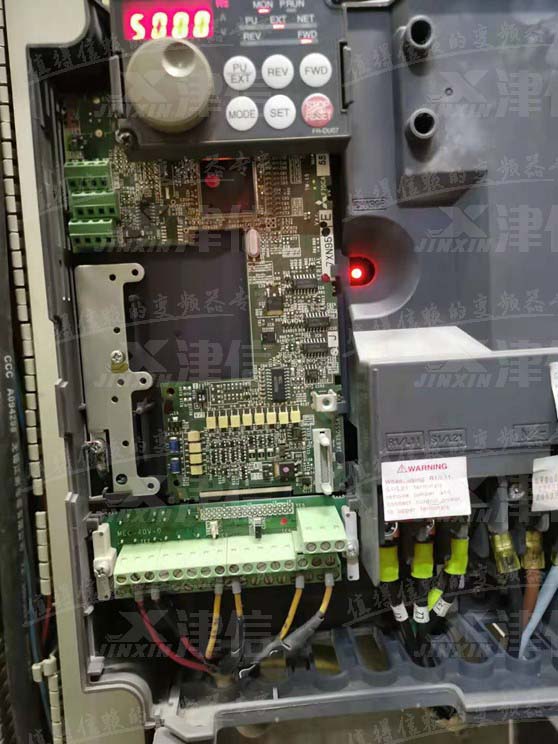

用戶送修一臺三菱FR-F740變頻器,故障現象為面板顯示Err。

Err故障解釋：RES信號處于ON時，PU與變頻器不能進行正常通訊




三、維修過程：
1，根據故障解釋，首先檢查RES信號，發現信號正常，因此排除該故障點；
2，集中排查PU(面板)與變頻器連接問題：
先更換面板，發現上電仍顯示Err，無法復位，因此故障集中在板卡上，需要進一步檢測；
然后測量控制卡工作電源，發現無5V電壓，更換控制卡后，故障依舊，以此可以確認故障集中在功率卡開關電源部分；
單板測試開關電源3844回路，3844輸出正常，在檢測5V反饋功能時，發現反饋電壓調至3.5V時就關斷了3844的輸出，由此可以判斷該開關電源5V反饋回路是故障病根，根據這部分的電路，測量電阻均正常，只剩下貼片電容的檢測，現拆掉該補償貼片電容，測試反饋電壓升至5V時關斷3844的輸出。



更換該電容后測試5V反饋也正常，由此確認5V反饋功能修復，整機測試，故障消除，運行至50HZ,開機運行正常，原故障修復。
